华尔网接地电阻测试仪 优盘操作界面在开机界面按“优盘”热键，即可进入优盘操作界，根据界面中的文字提示可进行导出数据等相关操作，见图7所示图7 优盘操作界面5接地阻抗测试5.1测试基本要求接地装置的特性参数大都与土壤的潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行，不应在雷、雨、雪中或雨、雪后立即进行。交接验收的接地装置按照交接标准在投运前进行接地阻抗测试，运行中的接地装置的接地阻抗测试应按照相关规程规定的周期安排测试。通常电流极与被试接地装置中心的距离dCG应为被试接地装置对角线长度D的4～5倍；当远距离放线有困难时，在土壤电阻率均匀地区dCG可取2D,在土壤电阻率不均匀地区可取3D。测试回路应尽量避开河流、湖泊、道路口；尽量远离地下金属管路和运行中的输电线路，避免与之长段并行，当与之交叉时垂直跨越；无论哪种测试方法，都要求电流线和电位线之间保持尽量远距离，以减小电流线与电位线之间互感的影响。电流极和电位极的布置a)电流极的接地电阻值应尽量小，以保证整个电流回路阻抗足够小，便于设备输出的试验电流足够大。b)如电流极接地电阻偏高，可采用多个电流极并联或向其周围泼水的方式降阻。c) 电位极应紧密而不松动地插入土壤中20cm以上，试验过程中电流线和电位线均应保持良好绝缘，接头连接可靠，避免裸露、浸水。

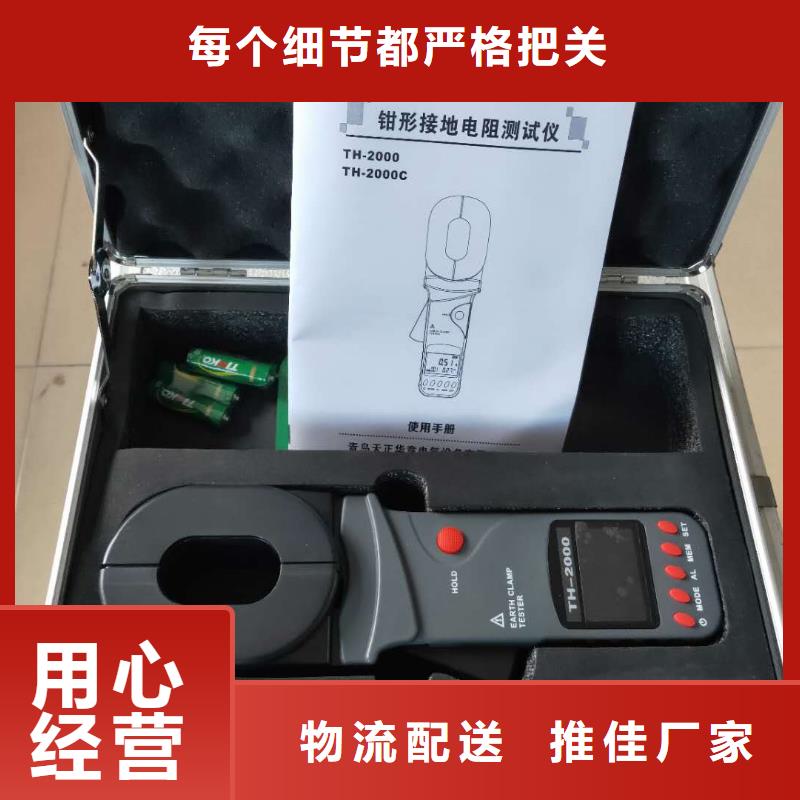

华尔网接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。
